| Lugar de origem: | China |
| Marca: | ODU |
| Certificação: | UL/CSA/ROHS/REACH/ISO9001/TS16949/IPC/WHMA-A-620 |
| Número do modelo: | 185 423 000 270 000 |
| Quantidade de ordem mínima: | 100UD |
|---|---|
| Preço: | USD80-500/PCS |
| Detalhes da embalagem: | Caixa da caixa ou da madeira |
| Tempo de entrega: | 1-3W |
| Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000pcs/D |
| Estado sem chumbo/estado de RoHS: | Sem chumbo/RoHS não-complacente | Tipo de conector: | Tomada, soquetes fêmeas |
|---|---|---|---|
| Número de posições: | 185 | marca: | ODU |
| cor: | Bk ou Exército-verde | Capa do conector: | 24B |
| Destacar: | cablagens resistentes,cabo do ampère do tyco |
||

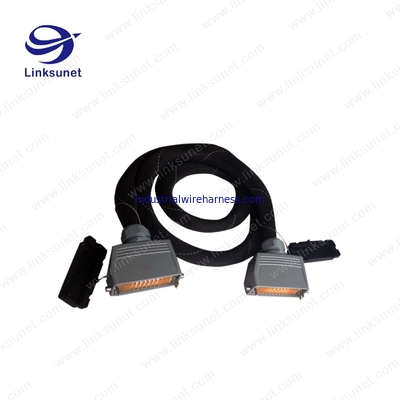

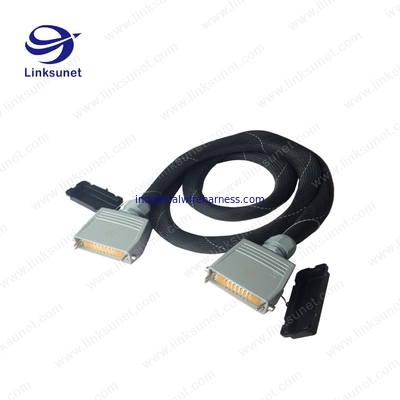

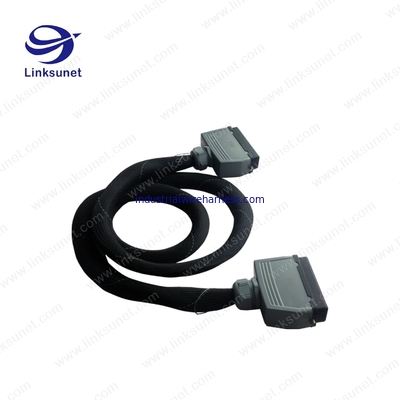

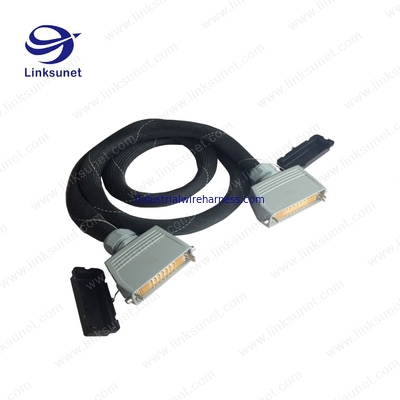

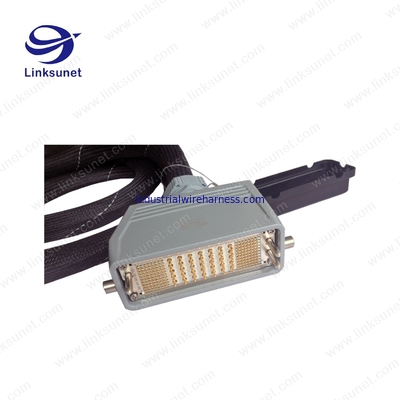

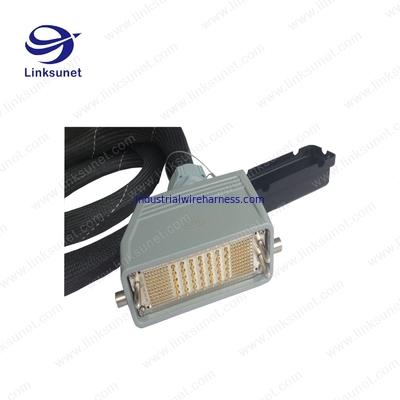

O cabo de ODU 185P quatro pontos que frisam o módulo industrial das cablagens que emenda 185 423 000 270 000 adiciona o chicote de fios
CABO 7G 1.5(1119907)
costa do Fino-fio feita de fios de cobre desencapados
P8/1 da isolação do PVC
Núcleos torcidos nas camadas
Bainha exterior do PVC, cinza (RAL similar 7001)
Nota
Salvo disposição em contrário, os valores mostrados do produto são valores nominais. Os valores detalhados (por exemplo tolerâncias) estão disponíveis mediante solicitação.
Base de cobre do preço: EUR 150/100 de quilograma. Refira o apêndice T17 do catálogo para a definição e o cálculo de acréscimos cobre-relacionados.
Tamanho de empacotamento: bobina < 30="" kg="" or="">
Especifique por favor o tipo preferido de empacotamento (por exemplo 1 cilindro do X.500 m ou 5 x 100 bobinas de m).
As fotografias não são escalar e não representam imagens detalhadas dos produtos respectivos.
Os preços são preços líquidos sem ICM e acréscimos. Venda aos clientes empresa somente.
|
O MAC LC de ODU é um conector retangular modular que compreende um quadro estável, vários módulos e, |
|
se necessário, um alojamento do RUÍDO. |
|
Os vários módulos podem ser amarrados junto em toda a maneira - os clientes recebem o conector para o seu |
|
aplicação específica. |
|
Os agradecimentos à construção modular, muitos conectores individuais podem ser combinados em um MAC de ODU |
|
LC. |
|
O MAC LC de ODU foi particu projetado - larly para o uso como um conector do serviço e de relação. |
|
Os usos do exemplo deste conector novo são encontrados na construção da máquina, metrologia, tecnologia médica |
|
- nology, etc. |
|
Na construção da máquina, um engodo da relação interna - o nector é operado frequentemente somente algumas vezes, e assim |
|
o MAC LC de ODU, com sua tecnologia padrão do contato - o nology, é a alternativa a mais econômica aqui. |
|
O MAC LC de ODU usa a tecnologia a mais econômica e a mais provada do contato de ODU com girado/entalhe |
|
- ted contacta, e oferece até 5, 000 ciclos de acoplamento. O aspecto econômico é reforçado pelo |
|
processamento simples dos contatos e dos módulos. |
|
O conjunto e a remoção os mais fáceis de usar, mesmo quando acessório, distinguem o MAC LC de ODU |
|
como um conector de serviço. |
| Informação atual | |
| Tensão da referência: “Avaliou a tensão de pico: 1) grau de poluição: 1) | 250V 2, 500 V 2 |
| Corrente avaliado: 2) | 7 A |
| Tensão da referência: 1) avaliou a tensão de pico: 1) grau de poluição: 1) | 400V 2, 500V 2 |
| Rated curren t: 2) | 15 A |
| Tensão da referência: 1) avaliou a tensão de pico: 1) grau de poluição: 1) | 630V 2, 500V 2 |
| Corrente avaliado: 2) | 23 A |
| Tensão da referência: 1) avaliou a tensão de pico: 1) grau de poluição: 1) | 2, 500V 10, 000V 2 |
| Corrente avaliado: 2) | 35 A |
| Escala de frequência: | 3 . 3 gigahertz |
| Escala de frequência: | 1 . 8 gigahertz |
| Escala de frequência: | 2 . 2 gigahertz |
| Número da peça | Seção transversal do fio (mm2) | Calibre de diâmetro de fios da terminação | corrente máxima (a) | Média da resistência de contato (mQ) | |
| Corpo da isolação | 631 110 110 923 000 | ||||
| Contato do Pin | 185 423 000 270 000 | 0.15 - 0,38 | 22 / 26 | 7,0 | 3,5 |
| Contato do Pin curto | 185 431 000 270 000 | 0.15 - 0,38 | 22 / 26 | 7,0 | 3,5 |
| Contato do soquete | 175 581 000 270 000 | 0.15 - 0,38 | 22 / 26 | 7,0 | 3,5 |
|
Número da peça |
Seção transversal do fio (mm2) | Calibre de diâmetro de fios da terminação | Máximo Atual (a) | Média da resistência de contato (mO) | |
| Soquete do corpo da isolação | 630 113 103 923 000 | ||||
| Pin do corpo da isolação | 631 113 103 923 000 | ||||
| Contato 2,5 do Pin | 185 462 000 270 000 | 1.5 - 2,5 | 14 / 16 | 26 | 0,4 |
| Contato 2,5 do Pin curto | 185 463 000 270 000 | 1.5 - 2,5 | 14 / 16 | 26 | 0,4 |
| Contato 4 do Pin | 185 460 000 270 000 | 4 | 12 | 30 | 0,4 |
| Contato 4 do Pin curto | 185 461 000 270 000 | 4 | 12 | 30 | 0,4 |
| Contato 6 do Pin | 185 442 000 270 000 | 6 | 10 | 35 | 0,4 |
| Contato 6 do Pin curto | 185 443 000 270 000 | 6 | 10 | 35 | 0,4 |
| Contato 2,5 do soquete | 177 060 000 270 000 | 1.5 - 2,5 | 14 / 16 | 26 | 0,4 |
| Contato 4 do soquete | 177 059 000 270 000 | 4 | 12 | 30 | 0,4 |
| Contato 6 do soquete | 177 058 000 270 000 | 6 | 10 | 35 | 0,4 |
| Tamanho | Número da peça | Número da peça | Não ofuscante. | Não ofuscante. | Não ofuscante. | Saída do cabo | Tampa da proteção |
| saída angular direita | saída reta | A | B | C | M | ||
| 1 | 490 414 450 644 102 | 490 214 450 644 102 | 44,0 | 60,0 | 48 | M 25 x 1,5 | 490 097 212 644 000 |
| 490 415 450 644 102 | 490 215 450 644 102 | 70 | M 32 x 1,5 | ||||
| 2 | 491 414 450 644 102 | 491 214 450 644 102 | 57,0 | 73,0 | 50 | M 25 x 1,5 | 491 097 212 644 000 |
| 491 415 450 644 102 | 491 215 450 644 102 | 70 | M 32 x 1,5 | ||||
| 3 | 492 415 450 644 102 | 492 215 450 644 102 | 77,5 | 93,5 | 76 | M 32 x 1,5 | 492 097 214 644 000 |
| 4 | 493 415 450 644 102 | 493 215 450 644 102 | 104,0 | 120,0 | 78 | M 32 x 1,5 | 493 097 214 644 000 |
Do armário modular do conector da imprensa de quatro pontos processamento feito sob encomenda de conexão do chicote de fios do fio
O MAC LC de ODU é um conector retangular modular que compreende um quadro estável, uns vários módulos e, se necessário, um alojamento do RUÍDO.
Os vários módulos podem ser amarrados junto em toda a maneira - os clientes recebem o conector para sua aplicação específica.
Os agradecimentos à construção modular, muitos conectores individuais podem ser combinados em um MAC LC de ODU.
O MAC LC de ODU foi particu projetado - larly para o uso como um conector do serviço e de relação.
Os usos do exemplo deste conector novo são encontrados na construção da máquina, na metrologia, na tecnologia médica, etc.
Na construção da máquina, um engodo da relação interna - nector é operado frequentemente somente algumas vezes, e assim que o MAC LC de ODU, com sua tecnologia padrão do contato - nology, é a alternativa a mais econômica aqui.
O MAC LC de ODU usa a tecnologia a mais econômica e a mais provada do contato de ODU com girado/entalhe - os contatos de ted, e oferecem até 5, 000 ciclos de acoplamento. O aspecto econômico é reforçado pelo processamento simples dos contatos e dos módulos.
O conjunto e a remoção os mais fáceis de usar, mesmo quando acessório, distinguem o MAC LC de ODU como um conector de serviço.
