Detalhes do produto:
Condições de Pagamento e Envio:
|
| MATIEL: | PA6 | passo: | 5,00 |
|---|---|---|---|
| Leght: | pedido do cliente | Cabo: | UL1015 |
| cor: | GREEN/YE | Tipo de Termial: | 232-605 |
| Realçar: | cablagens da troca do motor,chicote de fios de cabo do motor |
||

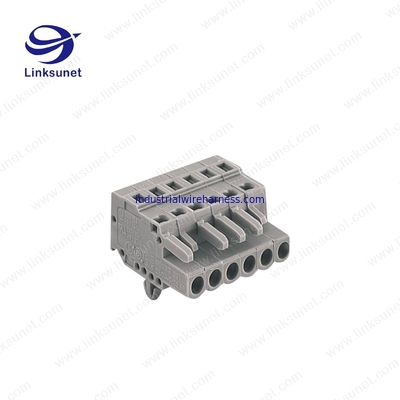

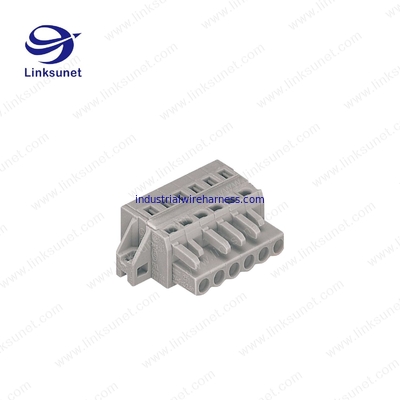

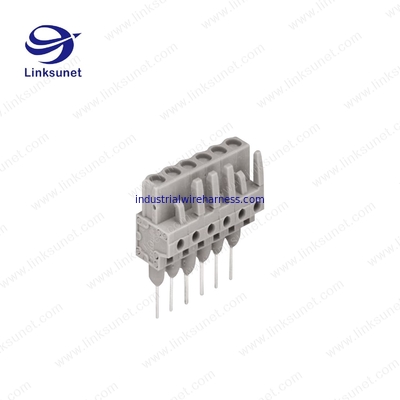

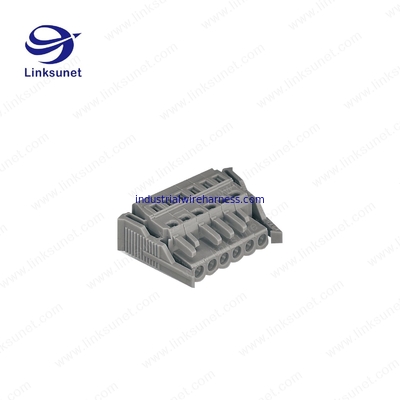

Conector fêmea cinzento de chicote de fios de cabo do motor de 5 Pin para o elevador industrial
|
Artigo não. |
231 - 123/037 - 000 |
GTIN/EAN |
4044918343169 |
|
Índice |
1 parte |
Unidade da ordem |
parte |
|
Quantidade da ordem |
parte |
Aumente na quantidade de ordem |
(10, 20, 30, 40,…) |
|
Artigo do cliente não. |
|
Tarifa de alfândega não. |
85366990990 |
|
Direito alfandegário para o país de origem |
DE |
Disponível |
- |
|
Preço da tabela |
A pedido |
Preço líquido |
A pedido |
|
Disponibilidade |
A pedido |
||
| Descrição | |||
| Conector fêmea; com alavancas de travamento; 23 - polo; Pin que espaça 5 milímetros/0,197 dentro; codable; com as 2 travas de travamento; com dedo da codificação; com trava | |||
| Observações | |||
| Descrição do artigo: Conexão universal para todos os tipos do condutor Pre-conjunto do cabo e fiação fáceis da em-unidade através da atuação vertical e horizontal da GAIOLA CLAMP® Portos integrados do teste Opção da codificação disponível |
| Propriedades do artigo | ||
| Variado | ||
| Nome | Valor | Unidade |
| Tipo de empacotamento | CAIXA | |
| Avaliações por | IEC/EN 60664 - 1 | |
| Tensão avaliado (III/3) [V] | 320 | V |
| Tensão avaliado do impulso (III/3) [quilovolt] | 4 | quilovolt |
| Tensão avaliado (III/2) [V] | 320 | V |
| Tensão avaliado do impulso (III/2) [quilovolt] | 4 | quilovolt |
| Tensão avaliado (II/2) [V] | 630 | V |
| Tensão avaliado do impulso (II/2) [quilovolt] | 4 | quilovolt |
| Corrente avaliado [A] | 16 | A |
| Legenda (avaliações) | (III/2) grau 2 da categoria III do ≙Overvoltage/poluição | |
| Aprovações por | UL 1059 | |
| UL avaliado da tensão (grupo do uso B) [V] | 300 | V |
| UL avaliado da corrente (grupo do uso B) [A] | 15 | A |
| UL avaliado da tensão (grupo do uso D) [V] | 300 | V |
| UL avaliado da corrente (grupo do uso D) [A] | 10 | A |
| Tensão avaliado CSA (grupo do uso B) [V] | 300 | V |
| Corrente avaliado CSA (grupo do uso B) [A] | 15 | A |
| Tensão avaliado CSA (grupo do uso D) [V] | 300 | V |
| Corrente avaliado CSA (grupo do uso D) [A] | 10 | A |
| Não dos polos | 23 | |
| Número total de pontos de conexão | 23 | |
| Número total de potenciais | 23 | |
| Número de tipos de conexão | 1 | |
| Número de níveis | 1 | |
| Tecnologia da conexão | ® DA BRAÇADEIRA DA GAIOLA | |
| Número de pontos de conexão (tipo de conexão) | 1 | |
| Tipo da atuação | Ferramenta de funcionamento | |
| Condutor contínuo | 0,08… 2,5 28… 12 Calibre de diâmetro de fios do milímetro ²/ | |
| condutor Fino-encalhado | 0,08… 2,5 28… 12 Calibre de diâmetro de fios do milímetro ²/ | |
| condutor Fino-encalhado com a virola com colar plástico | 0,25… 1,5 milímetros de ²/… | |
| condutor Fino-encalhado com a virola sem colar plástico | 0,25… 2,5 milímetros de ²/… | |
| Comprimento da tira | 8… 9 milímetros/0,31… 0,35 polegadas | |
| Afastamento do Pin | 5 milímetros (0,197 dentro) | |
| Largura | 131,6 milímetros/5,181 polegadas | |
| Altura | 14,3 milímetros/0,563 polegadas | |
| Profundidade | 29,6 milímetros/1,165 polegadas | |
| Tipo do contato (conector pluggable) | Conector fêmea/soquete | |
| Tipo de conexão do conector | para condutores | |
| Proteção Mismating | nein | |
| Travamento da conexão de encaixe | alavanca de travamento | |
| Cor | cinzento | |
| Grupo material | Mim | |
| Material de isolamento | Poliamida 66 (PA 66) | |
| Classe da inflamabilidade por UL94 | V0 | |
| Apertando o material da mola | Aço da mola do níquel de Chrome (CrNi) | |
| Material do contato | Liga de cobre | |
| Chapeamento de contato | estanhado | |
| Carga do fogo [MJ] | 0,605 | MJ |
| Peso [g] | 41,687 | g |
| Variação da temperatura do limite | - °C 60… 85 | |
 |
|
|
|
|
|
